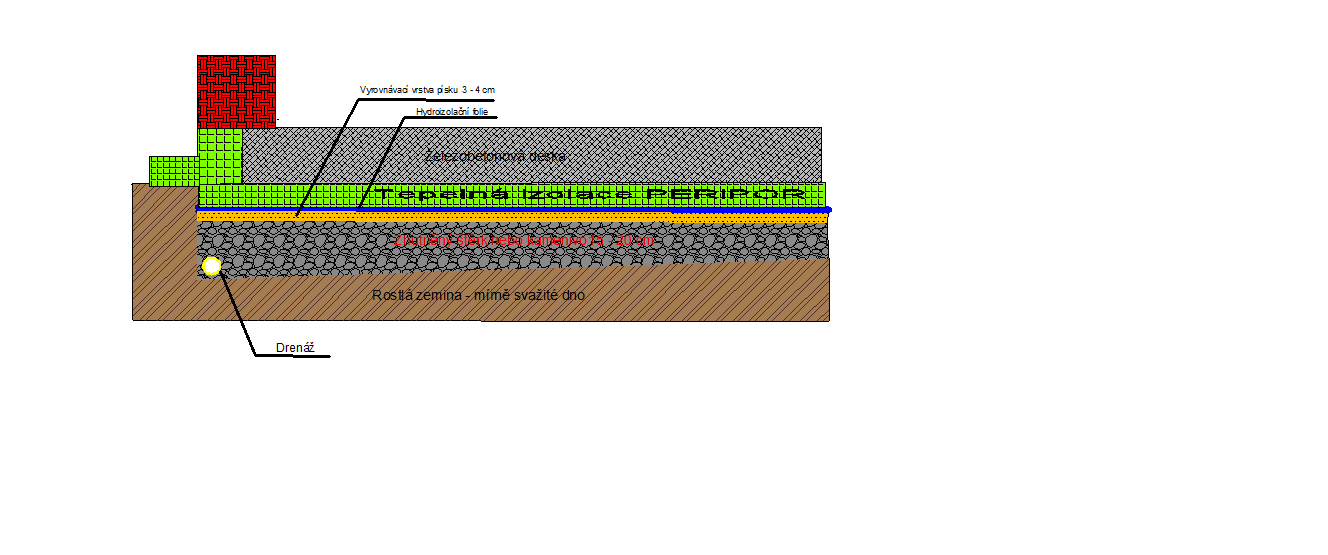

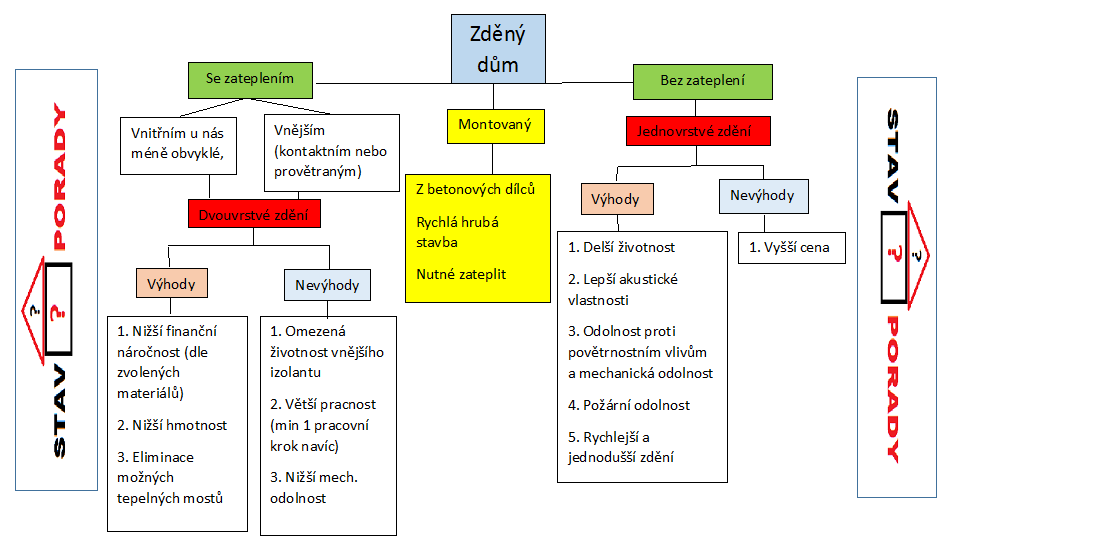

V Í T E J T E Co mohu nabídnout? - Poradenství, konzultace - Tepelná čerpadla návrhy(pár slov k výběru) - Kogenerace (mikrokogenerace) Místo: PRAHA Kontakty: e-mail zd.travnicek@volny.cz mobil 728 966 952 P O R A D E N S T V Í + K O N Z U L T A C E Něco málo o materiálech a pracovních postupech. (Heluz, Livetherm, Ytong, Knauf, Weber, Isotec, Kingspan, Porotherm a další). Něco málo k výběru TEPELNÉHO ČERPADLA Měření a zjišťování tepelných mostů v bytech a domech IR Thermometrem - snímky Kontrola rozvodů topení v bytech a domech IR Thermometrem - snímky Měření kysličníku uhličitého ( CO2 ), vlhkosti v bytech a domech Rady k výběru tepelných čerpadel BOSCH a MITSUBISHI- viz níže (podrobnosti e mail a telefon) Moji snahou je na této stránce zachytit,upozornit a v kostce popsat nové trendy bydlení, stavění, nové materiály, pracovní postupy a konstrukce(jejich výhody/nevýhody),které zjednodušují a zrychlují proces stavění. V úvodu uvedeno a graficky znázorněno pět zamyšlení k životnímu kroku jaké bydlení zvolit. Uvedeny jen hlavní a zásadní pohledy na toto rozhodování. Zvolit bydlení v bytě nebo rodinném domě nemusí být tak černo-bílé jak by se mohlo zdát. Na první pohled asi jasně vítězí rodinný dům. Na způsob bydlení je však nutné pohlížet z dlouhodobého hlediska. Ne vždy se asi podaří pořídit stavební pozemek v dostupnosti služeb, obchodů, zdravotnických zařízení (velmi se hodí v pokročilém věku),sportovišť a kultury. Také ne každý je schopen se po celý aktivní život starat o údržbu domu, zahrady, úklidu, nést značné náklady na nutné investice do stárnoucího zařízení domu. Proti tomu bydlení v bytě je pohodlnější, bezstarostné,více času na koníčky, rekreaci, bez investicí i přes určitá negativa které tento způsob bydlení má. JAKÉ SI POŘIDIT BYDLENÍ 1 Z A M Y Š L E N Í 2 Z A M Y Š L E N Í 3 Z A M Y Š L E N Í 4 Z A M Y Š L E N Í 5 Z A M Y Š L E N Í Závěrem něco ze života :-) a) až třetí postavený dům je ten správný b) dům není nikdy hotov c) názor,potřeby a požadavky na bydlení se s časem mění Pomocník při rozhodování jaký použít stavební materiál. Porovnání základních tepelně izolačních vlastností obvodových zdících bloků. Porovnány jsou novinky nejpoužívanějších výrobců, pro šířku zdí 37,5-40 cm pro jednovrstvé zdění. VÝROBCE PORFIX YTONG HELUZ POROTHERM LIAPOR BETON.STAVBY Tvarovka Tvárnice obv. Tvárnice obv. Cihelný blok Cihelný blok Broušená tvarov. Tvárnice TOL+N Označení Porfix premium P2 400 Lambda YQ 300PDK Family 38 2in 1 38T profi Dryfix Liapor KSL 365 Livetherm Materiál Porobeton P2 Porobeton P2 Cihlářská hlína Cihlářská hlína Keramický mater. Liaporbeton + Rozměr Š/D/V 37,5/50/25 cm 37,5/59,9/24,9 cm 38,0/24,7/24,9 38,0/24,8/24,9 36,5/24,7/24,8 40,0/30,0/19,8 Součinitel prostupu tepla U(W/m2K) 0,213 0,213 0,15 0,19 0,121 0,200 Součinitel tepelné vodivosti ƛ(W/mK) 0,083 0,077 0,066 0,075 0,096 0,032 Tepelný odporR (m2K/W) 4,52 4,52 6,51 5,07 3,02 4,83 Pevnost v tlaku 2,0 N/mm2 2,2 N/mm2 10 Mpa P8 2,11 Mpa P5, P7 Hmotnostkg 26,7 cca 19 15 15,7 16,6 16,7 Počet ks/ m2 8 6,7 16 16 16 16,7 Cena ks/Kč 175 216 138 130 128 107 Cena m2/Kč 1400 1447 2208 2073 2048 1787 Poznámka Vhodné pro jednovrstvé zdění bez dodatečné izolace Vhodné pro jednovrstvé zdění bez dodatečné izolace Vhodné pro jednovrstvé zdění Pro omítané jenovrstvé zdění Jednovrstvé bez dodatečné izolace Jednovrstvé bez dodatečného zateplení Vysvětlivky pro tepelně izolační parametry: Součinitel tepelné vodivosti lambda (W/m.K) udává schopnost materiálu vést teplo (kolik W projde materiálem o tl. 1m při rozdílu teplot 1K) Součinitel prostupu tepla U (W/m2.K) vyjadřuje kolik tepla unikne konstrukcí o ploše 1m2 při rozdílu teplot 1K. Čím nižší, tím lepší tepelně izolační vlastnosti materiálu nebo konstrukce. Tepelný odpor R (m2K/W) míra odporu proti unikání tepla (R= 1/U), čím vyšší, tím pomaleji uniká teplo (materiál lépe izoluje), snahou je co největší odpor. Výpočet R= d/lambda ( d je tl. materiálu v m) Z Á K L A D Y Protože dům stojí a stavíme na základech je potřebné základům věnovat značnou pozornost a nepodceňovat jejich význam. Chybně provedené základy mohou způsobit nevratné poškození vrchní stavby. Je nutné si uvědomit, že základy musí: 1) přenášet zatížení stavbou (stálé i nahodilé) do podloží 2) zajistit stabilitu vrchní stavby s minimálními deformacemi sedáním 3) být odolné proti spodní vodě Proto je nutné znát geologické poměry pozemku, skladbu a vlastnosti podloží a to zejména: - druh podloží a jeho složení, únosnost, stejnorodost - hladinu spodní vody - přítomnost radonu V současnosti jsou v největší míře realizovány klasické základové pasy nebo velkoplošná základová deska. Něco ze života: a) před koupí pozemku zjistit vhodnost pozemku pro stavbu b) mít statický výpočet základů (úspora materiálu) Zakládání staveb (rodinných domů) na pěnoskle bez základových pasů. Výhody: - vylučuje tepelné mosty základových pasů, chrání tepelně svislé nosné konstrukce, odpadá tepelná izolace podlahy - zkrácení výstavby, nižší pracnost (odpadá betonování základových pasů a zateplení soklu) - stejnorodé podloží - snížení zdiva - recyklovatelné - nedegeneruje - vyplní nerovnosti OBECNÉ SCHEMA Těžké šikmé střechy z panelů HELUZ Výhody: - lepší teplotní stabilita, v období léto i zima - vyšší neprozvučnost vzduchtěsnost odolnost (povětrnostní vlivy, možnosti kotvení) trvanlivost ( negativní vlastnosti dřeva) - rychlost provedení a kvalita ( detaily, absence izolace a folií zdola ) Nevýhody: - doporučení pro šikmé střechy se sklonem do 25°, max 40° - pro jednodušší tvary střech - nutné vnitřní příčné stěny v úrovni střechy ( dle velikosti stavby ) CENOVÉ SROVNÁNÍ OBVODOVÉHO ZDIVA jednovrstvého a dvouvrstvého se shodným "U". 1) cihelné bloky HELUZ plus 38 br. +120 polystyren 70 SF 1 642,- Kč/m2 2) cihelné bloky HELUZ plus 38 br. + 60 kooltherm 1 711,- Kč/m2 3) cihelný blok HELUZ 2in1 44 2 519,- Kč/m2 Ceny s DPH doporučené výrobci materiálů. Jedná se pouze o ceny orientační za materiál na m2. U dvouvrstvé konstrukce je nutné připočítat cenu práce za montáž zateplení. KVALITNÍ TEPELNÁ IZOLACE PRO ŠIKMÉ STŘECHY I S O T E C tepelně izolační panel, systémové řešení tepelných izolací šikmé střechy s vynikajícími tepelně izolačními vlastnostmi. - systémové řešení celé skladby střešního pláště v jednom stavebním prvku a jednom pracovním kroku, zateplení, vodotěsnost, laťování pro střešní krytinu Výhody: - snadná manipulace (lehké), rychlá montáž, jenoduchost, možno i svépomocí - panel s integrovanou latí pro všechny druhy pálených betonových a velkoformátových střešních krytin a doplňků - tepelně izolační vlastnosti konstantní po celou dobu životnosti střechy - snížení tepelných ztrát a ochrana proti přehřívání - perforované střešní latě pro odvětrání prostoru pod střešní krytinou - integrované řešení parozábrany - vhodné pro novostavby i rekonstrukce CENOVÉ SROVNÁNÍ S VÍCEVRSTVOU SKLADBOU STŘEŠNÍHO PLÁŠTĚ Příklad porovnání nákladů na provedení zatepleného střešníhopláště šikmé střechy systémem ISOTEC® TOP XL a „klasickým“ způsobem: Ve srovnávací tabulce je použit systém ISOTEC® TOP XL tl. 100 mm, v tzv. „klasické“ vícevrstvé konstrukci je použita dvouplášťová skladba střechy s větráním nad hydroizolační vrstvou na tepelné izolaci, s využitím kvalitativně odpovídajících materiálů, které pro tuto skladbu výrobci doporučují, při zachování výpočtově porovnatelných tepelně izolačních parametrů obou systémů. 1) Systém ISOTEC® TOP XL Montáž Materiál Celkem Střešní panely ISOTEC® TOP XL, tl. 100 mm 135,- 1 090,- 1 225,- Spojovací materiál - 60,- 60,- Doprava - - - Celková cena bez DPH 135,- 1 150,- 1 285,- 2) Klasický způsob Montáž Materiál Celkem Dvojité laťování, impregnované latě 90,- 88,- 178,- Podstřešní paropropustná membrána JUTADACH MASTER 160 PLUS (lepení páskou JUTADACH SP) 50,- 59,- 109,- Tepelná izolace ROCKMIN plus tl. 260 mm (2 vrstvy na vazbu mezi krokve, 1 vrstva pod krokvemi) 90,- 273,- 363,- Konstrukce pro uchycení tepelné izolace 60,- 95,- 155,- Reflexní parozábrana JUTAFOL N 150 Reflex (lepení spojů páskou JUTAFOL SP1) 50,- 42,- 92,- Spojovací materiál (lepící pásky, hřebíky, sponky, těsnící pásky nebo tmely pod kontralatě atd.) - 80,- 80,- Rezerva (prořez dřevěných profilů, vzájemné přeložení spojů fólie atd.) - 70,- 70,- Doprava jednotlivých komponentů na stavbu 80,- - 80,- Celková cena bez DPH 420,- 707,- 1 127,- ( porovnání je v cenách na 1 m2 hotové střechy) Vyšší cena systému ISOTEC® TOP XL je bezpochyby kompenzována snadnou a rychlou montáží a tím možností rychlého uzavření stavby před povětrnostními vlivy, ale hlavně kvalitní a trvalou izolační schopností systému ISOTEC. RYCHLÁ ZÁKLADOVÁ DESKA I Z O D O M O Výhody: - hydroizolace, tepelná izolace + bednění v jednom pracovním kroku - rychlost výstavby 2 - 3 dny - odpadají základové pasy - možnost volby izolační vrstvy - eliminace tepelných mostů N O V I N K A DESKOVÉ MATERIÁLY Recyklované desky PACKWALL Náhrada za deskové materiály OSB, SDK, MDF Vlastnostmi nejblíže k deskám OSB Srovnání: VLASTNOST NORMA Packwall OSB Bobtnání po 24 hod. uložrní ve vodě EN 317 7,20% 15% Faktor difisního odporu vodní páry EN ISO 12572 mí 111 mí 170 Modul pružnosti EN 310 1542 MPa 1400 MPa Vzduchová neprozvučnost Rw EN ISO 140-3 31 dB 26 dB Součinitel tepelné vodivosti Lambda 0,127 W/m.K Tloušťky mm 8, 12, 15, 18 CENA dle údajů výrobce 104,-/m2 187,-/m2 Uplatnění ve stavebnictví ( SDK a OSB) a nábytkářský průmysl (MDF a HDF) N O V I N K A OD CEMEX Anhy level THERMIO Litý tenkovrstvý anhydritový potěr s vysokou tepelnou vodivostí a pevností v ohybu Výhody - krátká doba vysychání - tloušťka již od 25 mm (redukce tloušťky potěru 60%) - rychlá reakce na změnu teploty (2,5x rychlejší prostup tepla) Lambda Thermio 2,5W/m.K cement 1,1W/m.K Díky těmto vlastnostem vhodný zejména pro podlahové topení pro rychlou reakci na změnu teploty při tepelných ziscích (např. osluněním). Dodání a realizace pouze realizačními firmami s certifikací CEMEX Xperts. N O V I N K Y OD YTONG Velkoformátové stavební prvky YTONG JUMBO pro vnější obvodové zdivo (rozměr š / d / v 250/999/499) Výhody - 8x větší vyzděná plocha v jednom kroku Nevýhody - nutnost použítí malého jeřábu k manipulaci (zapůjčuje výrobce Ytong) - dle požadavku na TZ nutnost zateplení SILKA TEMPO pro vnitřní nosné i nenosné stěny (rozměr š /d /v 240/498/600) Výhody - 60% zkrácení času zdění Nevýhoda - nutnost použití malého jeřábu PŘÍČKOVÉ PANELY pro příčky a přepážky (rozměry š/d/v 75,100 / 600/na míru dle výšky podlaží) Výhody - 3x rychlejší doba výstavby - není nutná povrchová úprava - výška panelu dodávka na míru Nevýhoda - nutnost speciálního nářadí pro montáž R E V O L U Č N Í N O V I N K A O D H E L U Z Předem připravená zdící malta pro tenkou spáru HELUZ SIDI Výhody - rychlé zdění - možnost zdění od 1°C - na staveništi není nutná voda a elektřina - rychlý nárust pevnosti - zdění pouze s molitanovým válečkem V prodeji od února 2020. POZOR: pouze pro zdění z broušených cihel HELUZ MEZISKELNÍ HORIZONTÁLNÍ ŽALUZIE integrované do izolačních dvoj i trojskel. Hlavní výhody: - odstínění tepelného (slunečního) záření - plně nahrazují venkovní žaluzie - není nutný nadokenní kastlík a jeho komplikované zateplení - absolutně bezúdržbové - nemájí na ně vliv povětrnostní podmínky - nepřekážejí, ani žádné jiné omezení - možnost instalace i do starších oken N O V I N K A, využití šedé vody Pro novostavby a rekonstrukce koupelen. Instalace nádrže pod vanu o objemu 70, 120 a 150 l. Slouží pro zachytávání vody z vany, umyvadla popř. pračky a následně ke splachování WC. Výhoda: - úspora za vodné, závislé na počtu osob v bytě a četnosti splachování. DRUHY PODLAHOVIN pro podlahové topení 1) Keramická podlaha, dlažba - nejvhodnější ( nízký tepelný odpor) Nevýhoda: - při nečinnosti topení (jaro, léto) podlaha studená. 2) Laminátová podlaha - náročnější na vytápění (čím silnější, tím horší). Nutné podlahové topení s dostatečným výkonem, aby došlo k vytopení místností. 3) Dřevěná, korková koberce - nevhodné pro podlahové topení. Mají vysoký tepelný odpor. 4) Vinylová podlaha - vhodná (Thermofix). Shodný tepelný odpor s dlažbou. Při nečinnosti topení nestudí. N O V I N K A ThermoWhite Špičková tepelná izolace Prověřeno více jak 20 letou praxí zejména v Rakousku a Německu. Jedná se o polystyrenovou izolaci (vylévaný polystyren), spojení je bezespárové. Parametry - tepelná vodivost 0,0444 W/mK - snížení kročejového hluku 25-32 dB - zatížení až 20 kN/m2 Výhody - není třeba řezat polystyrenové desky - bezespárové pokládání - rychlá a čistá realizace Použití - vodorovné plochy např. podlahy, ploché střechy, terasy apod. - ideální pro podlahové topení PÁR SLOV K VÝBĚRU TEPELNÉHO ČERPADLA Vlastnosti a výběr Tepelného čerpadla Při úvaze přechodu na vytápění tepelným čerpadlem (TČ) by měl být kladen zejména na: 1) správné nadimenzování výkonu TČ 2) tyto rovněž důležité, kritera a jejich pořadí a) spotřeba elektrické energie TČ b) počet motohodin (Mth) kompresoru a počet startů, (vzít v potaz, že TČ ON/OFF jsou v provozu kratší dobu při vyšším výkonu než invertorová) c) investiční náklady Mimo jiné je také nutné posouzení stávající otopné soustavy, popř. její přepočet, zda bude TČ vhodný zdroj. Důvod: rozdíl mezi nízkoteplotním vytápěním, (např. podlahové), do max teploty otopné vody 35°C a (např. radiátory), s teplotou otopné vody max. 55°C bude SCOP a i spotřeba el. energie o cca 40 % vyšší. S každým zvýšením výstupní teploty o 1°C se zvýší náklady na vytápění o cca 2 %. Topný faktor COP (účinnost v jednom čase), okamžitý poměr mezi výkonem stroje a okamžitým příkonem. Tato hodnota se mění podle okamžitého výkonu stroje. (Např. COP 4, zaplatíme pouze ¼ z vyrobené energie). TČ s okamžitým výkonem 100 kW na své napájení spotřebuje 25 kW (100:25 = 4). Pokud se COP blíží 1 již to není čerpadlo ale elektrokotel. S poklesem venkovní teploty a zvyšující se teplotou topné vody klesá COP. Tento pokles je u různých zařízení jiný, ale nejsou výrazné rozdíly. COP lze určit ze vztahu: 1) z výkonu a příkonu TČ COP = Qh / Pel. Qh topný výkon TČ v kW Pel elektrický příkon TČ v kW 2) z teplot systému a teplot zdroje vzduch) COP = 0,5 x (T / T – To) T - teplota systému (podlaha 35 °C, radiátory 55 °C v Kelvinech) To - teplota zdroje tepla (vzduch, voda v Kelvinech) Př. T = 50 °C = 273 + 50 = 323 K To = 0 °C = 273 + 0 = 273 K COP = 0,5 x (323 /323-273) = 0,5 x (323/50) = 0,5 x 6,46 = 3,2 COP = 3,2 U zařízení s deklarovaným neklesajícím výkonem, však klesá topný faktor (COP), tzn., že s klesající venkovní teplotou dochází ke zvýšení příkonu el. energie mnohem více než u TČ, která přiznávají pokles výkonu. Průměrný topný faktor SCOP za celou topnou sezonu (přesnější odhad), je poměr mezi vyrobeným teplem a spotřebovanou el. energií za toto otopné období. (Kvalitní TČ mají SCOP 2,9 – 4). Bod bivalence je teplota venkovního vzduchu, kdy je výkon TČ roven TZ objektu. Tento bod by se měl pohybovat při optimálním návrhu v rozmezí teplot 0°- -5°C. Bod se dá určit z průsečíku křivek výkonu TČ v závislosti na venkovní teplotě (viz. dále tepelná čerpadla Bosch). Pokud nejsou tyto údaje k dispozici lze uvažovat s hodnotami: Výkon TČ 60-65 % TZ bod bivalence +1 - -1°C 65-75 % -1 - -3°C 75-85 % -3 - -5°C - Reálný topný faktor vytápěcího systému (SPF) je nižší, protože je potřeba zohlednit například: ztráty do okolí, příkon potřebný pro dopravu tepla do tepelného čerpadla, příkon potřebný pro dopravu topného média (voda v otopné soustavě), příkon bivalentního zdroje, pokud je instalovaný, přípravu teplé užitkové vody aj. Pro efektivní fungování vytápění tepelným čerpadlem je důležitý nejen výběr tepelného čerpadla, ale především odborný návrh celého systému. Také neplatí, že když si pořídíte TČ s dvakrát vyšším topným faktorem, bude reálná úspora energie rovněž dvakrát vyšší. U TČ vzduch – voda min 2,7 (pro rekonstrukce). Druhy TČ Vzduch – vzduch, vzduch – voda, země – voda, voda – voda. Invertorové, plynule mění svůj výkon přizpůsobováním parametrů kompresoru, ventilátoru a oběhových čerpadel. Nedochází k neustálému vypínání/zapínání jako u klasických TČ (on - off). Odpovídá momentální potřebě tepla. Dimenzují se na plné TZ při výpočtové teplotě.(Někdy i lehce předimenzovat, aby so omezila doba běhu na 100% výkon). Nevýhodou může být větší počet součástek než u on - off, více možností poruchy,vyšší cena. Naopak výhodou úspornější o 25 – 30 % než on – off, delší životnost, vyšší SCOP, nižší hlučnost. TČ s neregulovatelným(neinvertorovým) výkonem se dimenzují na 80% TZ. Monovalentní 100 % pokrývá potřebný výkon na vytápění Bivalentní vyžaduje pomocný zdroj nejvíce se používá elektrokotel Reverzní, umožňuje i chlazení Konstrukční vlastnosti TČ Výkon kompresoru (měl by být typu SCROLL) Výkon tepelných výměníků (vstup i výstup) Vlastnosti chladiva (pozor na množství udáno v tech. parametrech TČ, nad hodnotu 5 nutné pravidelné revize) Rozsah teplot na výstupu Výběr TČ Důležitý přesný návrh (dimenzování) TČ vůči TZ objektu a dalších potřeb (má vliv na výši investice a el. příkon). Výběr výhradně dle energetického štítku (TZ mohou přesahovat údaj o max 20 %) Při dimenzování je dobré zohlednit případné blokování kompresoru, nebo ohřev TV při chodu ve vysokém tarifu el. energie. Poddimenzování TČ, bude často pracovat bivalentní zdroj (zvýšení potřeby el. energie) Předimenzování TČ, běží zbytečně, zkracuje se životnost (především kompresoru), zvyšuje se investiční náklad. (ale lepší než poddimenzované). Výkony tepelných čerpadel při teplotách +2°C a +7°C jsou pro dimenzování zcela nepoužitelné. Výkon při -7°C je už ale skoro vždy uváděn při 100% zatížení kompresoru a je pro dimenzování použitelný. U systému s otopnými tělesy uvažujte výkon tepelného čerpadla při parametrech -7/45°C nebo -7/50°C. Výkon tepelného čerpadla při -7°C by měl odpovídat přibližně 80 % tepelné ztráty budovy, nebo potřebnému špičkovému výkonu zdroje tepla. Tepelné čerpadlo vzduch/voda se optimálně dimenzuje na pokrytí 60 až 80% potřebného výkonu při nejnižší místní výpočtové teplotě. Za určitých podmínek je možné tepelné čerpadlo dimenzovat i v rozpětích 50 až 60 % ( to se týká čerpadel ON - OFF ). Ve většině případů je zbytečné instalovat výkon tepelného čerpadla nad 80 % potřebného výkonu zdroje tepla. Provozní náklady se výrazně nesníží, pouze se zvýší pořizovací cena. Díky častějšímu spínání kompresoru v teplejších dnech a dlouhodobému provozu na minimální otáčky kompresoru se může značně snížit životnost tepelného čerpadla. U invertorových čerpadel lze dimenzovat na 100% potřebného výkonu. Příklad: Investiční náklady na instalovaný výkon Kč/kW Běžné zdroje vytápění (plyn, uhlí, dřevo) 1 500 – 3 500 Kč/kW TČ 15 000 – 35 000 Kč/kW TČ vzduch – voda do venkovní teploty 7°C OK, se snižující se teplotou strmě stoupá nárok na příkon (často dotápí bivalentní zdroj) a zvyšují se platby za el. energii. Tento typ čerpadla porovnávat A -7/W35 °C (popř. A -7/W55°C) Parametry pro výběr TČ Sezonní topný faktor (SCOP) Jakou teplotu topné vody potřebuje objekt a blíží se jí teplota topné vody čerpadla? Jak klesá výkon TČ s klesající venkovní teplotou? Jsou parametry TČ důvěryhodné? (energetický štítek). Je TČ testované nezávislou zkušebnou EHPA? (energetický štítek) Sezonní energetická třída A Sezonní energetická účinnost η v % A+++ tj. SCOP pro 55°C více než 3,75 A +++ více jak 150 pro 35°C více než 4,37 více jak 175 A++ tj. SCOP pro 55°C více než 3,12 A++ 125 - 150 pro 35°C více než 3,75 150 - 175 A+ tj. SCOP pro 55°C více než 2,45 A+ 90 - 98 pro 35°C více než 3,07 123 - 150 Sezonní energetická účinnost η v % udává o kolik % dodá TČ více energie než činí jeho spotřeba za topnou sezonu. Co by měl obsahovat návrh a nabídka TČ Náklady na elektřinu Investiční náklady Náklady na inženýring (dokumentace, povolení, hluk. studie) Náklady na stavební a technologické úpravy Náklady na servis, údržbu, obsluhu Náklady na navýšení jističů Náklady na odpojení stávajícího zdroje vytápění Co požadovat při výběru zhotovitele informaci dodavatele o nutnosti optimalizace topné soustavy a zda jsou tyto náklady zahrnuty do ceny díla. Upozornění zda nebude nutné provést výpočet a hydraulicky soustavu optimalizovat. vysvětlení, že topný faktor tepelného čerpadla nemusí vždy být topným faktorem zdroje tepla. Doporučení vhodného řešení, které umožní provoz zdroje tepla s minimální potřebou přídavného zdroje tepla a tím maximální úsporu za topení. Zda cena celého díla zahrnuje veškeré náklady na montáže, veškerý materiál a přídavná zařízení (např. akumulační zásobník, regulace, bivalentní zdroj, odpovídající zajištění, tepelné izolace potrubí, úsporná oběhová čerpadla, rozvaděč elektro, úpravy elektro-přívodu, zásobník na ohřev teplé vody apod.). POKUD JE V MÍSTĚ REALIZACE ZAVEDEN PLYN (NEBO JE JIŽ PLYNOVÝ KOTEL) ZVÁŽIT MOŽNOST HYBRIDNÍHO (KOMBINOVANÉHO) ZDROJE VYTÁPĚNÍ S MOŽNOSTÍ AUTOMATICKÉ REGULACE V ZÁVISLOSTI NA CENÁCH (TARIFECH) PLYN – ELEKTŘINA. TEPELNÁ ČERPADLA BOSCH Dodávají se v provedení MONOBLOK nebo SPLIT. ZÁSADNÍ ROZDÍL TČ V PROVEDENÍ MONOBLOK A SPLIT. Monoblok se skládá pouze z venkovní kompaktní jednotky v jednom boxu. Split se skládá ze dvou částí, venkovní a vnitřní jednotky (hydromodul). MONOBLOK VÝHODY 1.Může instalovat pouze topenář (čili instalace jednodušší, rychlejší a levnější) 2. Chladivový okruh je zcela uzavřený již z výroby. 3. nejsou nutné pravidelné revize chladivového okruhu. NEVÝHODY 1. Vyšší hmotnost a velikost (zohledňovat při umístění). 2. Topná voda koluje mezi interiérem a exteriérem (možnost zamrznutí např. při poruše dodávky elektřiny). 3. Větší prostup exteriér/interiér pro topnou vodu. SPLIT VÝHODY 1. Bez nebezpečí zamrznutí topné vody 2. Kompaktní a lehká venkovní jednotka 3. Menší prostup exteriér/interiér pro chladivovou látku 4.Možnost umístění vnější jednotky ve větší vzdálenosti od objektu (max. vzdálenost dle výrobce). 5.vnitřní jednotka může mít integrovaný el. dohřev a zásobník TV NEVÝHODY 1. Při instalaci propojení chladivového okruhu certifikovaným chlaďařem (vyšší cena) 2. Nutné pravidelné revize okruhu chladiva TEPELNÉ ČERPADLO BOSCH Compress 3400i AWS Jde o splitové provedení, s rozsahem výkonů 4 – 14 kW, invertorové , pro TZ objektu 5 – 15 kW SCOP při A7/W35 až 4,89, energetická třída A+++, vhodné pro rodinné domy, jak novostavby tak i modernizace. Označení např. CS 3400i AWS 6 OR S nebo T. S – jednofázový, T – třífázový. Vnitřní jednotka pak např. CS 3400i AWS a B - 3 cestný ventil pro napojení jiného bivalentního zdroje, závěsná o hmotnosti 36 kg E – závěsné s integrovaným el. dohřevem, závěsná o hmotnosti max 44 kg M – integrovaný el. dohřev a nerezový zásobník TV, stacionární o hmotnosti max 139 k TEPELNÉ ČERPADLO BOSCH Compress 6000/7000i AW Jde o kompaktní (monoblokové) provedení kde proces přeměny probíhá ve venkovní jednotce. Rozsah výkonů 7 - 17 kW, invertorové. COP až 5,31 při A7/W35, energetická třída A+++, vhodné pro rodinné domy, novostavby, rekonstrukce. Teplota na výstupu max 62 °C, s el. dotopem až 85 °C. Označení např. CS 7000i AW 9 ORM S. GRAFY výkonových křivek jednotlivých čerpadel a tepelných ztrát objektu při výpočtových teplotách -12°C a maximálním výkonu a teplotách na výstupu 35 a 55 °C. TČ 5 OR S se v ČR neprodává. Z porovnání grafů pro výstupní teplotu vody 35 a 55 °C, je zřejmé, že např. pro objekt s tepelnou ztrátou 8 kW a otopnou vodu 35°C v rozsahu venkovních teplot -5 až 5 °C postačí tepelné čerpadlo 7 OR S, bod bivalence je cca -6 °C. Pro stejný objekt (TZ 8 kW) a otpnou vodu 55 °C je bod bivalence s TČ 7 OR S cca -4 °C tzn., při -5 °C by již musel dotápět bivalentní zdroj, a nebo použít TČ 9 OR S s bivalentní teplotou cca -7,5 °C. TEPELNÉ ČERPADLO BOSCH Compress 7001i/7400i AW Kopaktní (monoblokové) provedení kde proces přeměny probíhá ve venkovní jednotce. Rozsah výkonů 5 a 7 kW, invertorové. COP až 4,25 při A2/W35, energetická třída A+++, velmi tiché, SCOP až 5,1. Z přiložených grafů lze snadno určit na základě tepelných ztrát objetu potřebný výkon TČ a tím i jeho typ. Výkon TČ by měl být cca 80% TZ objektu při -7 °C. Př. TZ objektu 6 kW z toho 80% = 4,8 kW tzn. při -7 °C TČ o výkonu cca 5 kW. Při požadavku na pouze monovalentní provoz (bez pomocného bivalentního zdroje) je nutno dbát na dostatečný výkon TČ pro pokrytí i nízkých teplot. U rekonstrukcí, přechodu od plynového kotle na TČ, se musí přihlížet i na potřebu až 4x větších průtoků vedoucím k topným tělesům než bylo nutné pro plynový kotel (oběhová čerpadla, dimenze potrubí). TČ vyžaduje určitý minimální objem vody v otopné soustavě.Ve většině případů při změně topného zdroje (z plyn. kotle na TČ) bývá otopná soustava tvořena radiátory. Pak je nutné to vzít v úvahu a popř. provést přepočet dimenzování radiátorů. U radiátorů dimenzovaných na topnou vodu o teplotě 90 °C a při změně teploty topné vody na 55 °C má radiátor cca poloviční výkon. V lepším případě a většinou bývají radiátory předimenzované a vyhoví, v horším případě se musí zvětšit plocha radiátorů, tak, aby vyhovovaly novému stavu. Litinové článkové, přidat články, deskové vyměnit. TEPELNÁ ČERPADLA MITSUBISHI Základní rozdělení – označení ECO INVERTER SUZ-SWM– nejlevnější varianta TČ, kratší trasy, nižší účinnost, méně čidel, výkonově od nižších výkonů. Pokles topného výkonu s klesající venkovní teplotou, výkony od 3-9 kW, pro nízkoenergetické domy. POWER INVERTER PUD-SWM– řešení velmi podobné s jednotkami Zubadan, ale od -3 °C níže klesá topný výkon, výkonově od 6-12 kW, akusticky lepší model než Ecoinverter ZUBADAN PUD-SHWM– konstantní topný výkon do -15 °C, provoz do -25 °C, výkonově od 6-14 kW. Nejlepší možné řešení. akusticky lepší model než Ecoinverter. Mají při teplotě -15 °C dokonce 100 % jmenovitého výkonu. Jedná se o splity. TEPELNÉ ČERPADLO MITSUBISHI ECO INVERTER 40 a 60 VA (vzduch – voda) Výkon 4 a 6 kW splitové, COP 5,2 a 4,86 při A7/W35, energetická třída A+++, SCOP 4,5 a 4,53. Pro použití s vnitřní jednotkou (hydromodulem) pro vytápění např.: Pro SWM 40 - EHSD – YM9D a EHST20D – YM9D Pro SWM 60 - EHSD – YM9D a EHST20D – YM9D Je možné i použití vnitřních jednotek pro chlazení. TEPELNÉ ČERPADLO MITSUBISHI POWER INVERTER 60 VAA a 80 YAA (vzduch – voda) Výkon 6 a 8 kW splitové, COP 4,76 a 4,76 při A7/W35, při teplotě -15 °C mají až 90 % jmenovitého výkonu. Pro použití s vnitřní jednotkou (hydromodulem) pro vytápění např.: Pro 60 VAA EHSD – YM9D Pro 80 YAA EHSD – YM9D Je možné i použití vnitřních jednotek pro chlazení. TEPELNÉ ČERPADLO MITSUBISHI POWER INVERTER 60 VAA a 80 YAA (vzduch – voda) Výkon 6 a 8 kW splitové, COP 4,76 a 4,76 při A7/W35, při teplotě -15 °C mají až 90 % jmenovitého výkonu. Pro použití s vnitřní jednotkou (hydromodulem) pro vytápění např.: Pro 60 VAA EHSD – YM9D Pro 80 YAA EHSD – YM9D PŘÍKLAD JAK POUŽÍT GRAF VÝKONU TEPELNÉHO ČERPADLA PŘI NÁVRHU Pro názornost požita křivka výkonu TEPELNÉ ČERPADLO BOSCH Compress 7001i/7400i AW (vzduch – voda) Pokud máme při výpočtové teplotě -12 °C tepelnou ztrátu objektu 10 kW, určíme bod bivalence což je v našem příkladě cca -8 °C. Pod tuto teplotu se připojuje bivalentní zdroj ( modré pole). V případě, že známe i křivku minimálního výkonu čerpadla zjistíme zda TČ přetápí při teplotě od 12 °C, (červené pole) v přechodném období a kdy končí topení. Aby čerpadlo nemuselo cyklovat lze vyrobenou energii ukládat např. do aku nádrže. NOVINKY OD MITSUBISHI Hybridní TČ vzduch – voda splitové ECODAN PXZ 1 venkovní jednotka pro přípravu TV, klimatizaci a teplovodní vytápění. Výkon 7,5 a 8,5 kW, COP 4,17 a 4,34 při A7/W35 V létě: lze chladit několik místností (až 4) klimatizačními jednotkami a připravovat TV. V zimě: lze vytápět několik místností (až 4) klimatizačními jednotkami (systém TČ vzduch-vzduch) nebo připravovat TV popř. vytápět teplovodním vytápěním (systém TČ vzduch-voda). Použití vnitř. klimatizačních jednotek: MSZ-LNxx VG2 MSZ-RWxx VG MSZ-EF VGK MSZ-AP a MSZ-AY MFZ-KT VG MLZ-KP VF SEZ-M PEAD-M50JA KOGENERACE (Mikrokogenerace) Kogenerace - společná (kombinovaná) výroba elektřiny a tepla nad 100 kWe Mikrokogenerace do 50 kWe V některých případech nejsou TČ nejúspornější, nevyplatí se, nehodí se, např. nutnost vyšší teploty topné vody, nebo nízký SCOP (sezonní topný faktor) TČ nižší než 2,5. N O V I N K A Akiretherm Pro novostavby a rekonstrukce Rekuperacenz odpadní vody. Funkce - odpadní šedá voda proudí přes výměník a ochlazená odteče do kanalizace, popř. ji lze ještě využít pro splachování. Současně se přiváděná studená voda do systému předehřívá a následně dohřívá v okruhuTV. Tímto uapořádáním je pak nižší spotřeba energie poptřebná pro ohřev TV, např. studená voda o teplotě 10 °C se ohřeje o cca 20 °C na teplotu výstupu z výměníku i na cca 30 °C. Před instalací tohoto systému je nutné rozdělení kanalizačního potrubí na šedou vodu z (vany, sprchy, umyvadla, pračky, myčky) a na vodu splaškovou z WC. CHLADIVO R 290 (PROPAN) V TEPELNÝCH ČERPADLECH Výhoda nebo propadák? Použití R 290 má značný vlivna bezpečnost provozu. Výhody: ekologické s nízkým GWP (3) možnost vysoké výstupní teploty (až 75 °C) úsporný provoz v nízkých teplotách Nevýhody: vysoká hořlavost (třídy A3) je těžší než vzduch a klesá k zemi omezené množství chladiva v systému ochrana proti úniku chladiva do topné vody nutná detekce úniku Z těchto důvodú jsou značně přísné požadavky na umístění. Nelze čerpadlo umístit kamkoliv a přesně dodržovat ochranné zóny. Náročné rovněž na servis. NOVINKY OD BOSCH TEPELNÉ ČERPADLO BOSCH 5800i AW Jde o TČ vzduch - voda, s chladivem R 290, kompaktní provedení Rozsah výkonů 4, 5, 7, 10, 12 kW, invertorové. COP až 4,86 při A7/W35, až 4,48 při A2/W35 energetická třída A+++, vhodné pro rodinné domy, novostavby, rekonstrukce. Teplota na výstupu max 75 °C, BEZPEČNOST POUŽITÍ TEPELNÝCH ČERPADEL S R 290 UVNITŘ BUDOV Chladivo R 290 Propan. Použití v interiéru: Vzhledem k tomu, že Propan R 290 je vysoce hořlavý třídy A3 (může vytvořit i výbušnou směs), proto z tohoto důvodu musí být splněny limity pro bezpečnost uvnitř budov. Limitní množství se stanoví dle tzv. LFL. (Pro R 290 = LFL 0,038 kg/m3. Výpočet musí určit, že při plném úniku nedojde k překročení tohoto limitu. Zabránění překročení limitu lze řešit detekcí a následně automatickým větráním a odtahem mimo prostor. Čidlo musí spínat již při 10 – 20 % LFL a aktivovat ochranu. Povinnost trvalého větrání se určuje dle EN 378 – 3. Při zajištění zředění plynu pod 25%, buď přirozeně nebo spínaným ventilátorem tato povinnost odpadá. Trvalé větrání je nutností u větších strojoven nebo kaskád TČ. Detektor (čidlo) musí být určen pro R 290 a ověřován v provozu 1x za rok. Normou není určen typ. Typ situace Náplň množství Požadavek na senzor Požadavek na větrání Místnost výkon do 5 kW cca 0,15 kg Není nutný Není vyžadováno, přirozená výměna vzduchu dostačující Větší plocha výkon do 18 kW 0,3 – 0,5 kg Doporučen – vyžadován dle objemu místnosti Větrání musí být možné např. automaticky spínané při detekci úniku (ne kontinuální) Kaskády/ technické prostory výkon nad 20 kW Více jak 1 kg Povinný Trvalé nebo automaticky spouštěné nucené větrání, Odvod mimo objekt Platná legislativa v ČR: ČSN EN 378 (1-4) ČSN EN 60 335-2-40 ČSN EN 60 079 Nařízení vlády 406/2004 Sb. PED 219/2016 Sb. Použití R 290 v interiéru není jednoduché, záleží na objemu, u splitu zatím vyloučené (velký objem). Zvýšené bezpečnostní požadavky na montáž, servis a umístění. S tímto souvisí i velikost bezpečnostní zóny, rovněž závislé na objemu chladiva v TČ. Musí být zohledněno: Skladování na dobře větraném místě, ve vzpřímené poloze (dočasně může být nakloněno o 45°. Zdroje jiskření (světle, zásuvky, elektrospotřebiče apod.) Vzdálenost prostupů do obytných místností (okna, dveře, ventilace, poklopy, otevřené svody, vstupy do sklepů, odvodňovací systémy, čerpací šachty, vstupy do kanalizace atd.). TČ bude od veřejného prostranství odděleno vhodnými stavebními opatřeními. Musí býti vyvěšeny příslušné výstražné tabulky (zákaz vstupu nepovolaným osobám, zákaz kouření, apod.). Parkující vozidla. Další bezpečnostní limit, „Ochrana proti vniknutí chladiva do topné vody“ Tato ochrana je nutná, pojistným ventilem umístěným mimo objekt nebo s vývodem mimo, zpětnou klapkou na přívodu do TČ, nemrznoucí směsí, zapojení s oddělovacím výměníkem, double-wall kondenzátor v TČ, oběhové čerpadlo se záložním zdrojem, proti zámrzné ventily, odlučovače R 290. Servis: při servisu vždy začít kontrolou detektoru úniku v okolí a uvnitř TČ, dodržovat krytí IP68, el. kabely nesmí být spojovány, Při zásahu do chladícího systému: dodržovat bezpečnostní zónu 3 m, zajistit nucené větrání nejiskřivým ventilátorem, nejiskřivé veškeré el. nářadí, musí být vyplněn formulář o zhodnocení rizik, důkladné vyčištění okruhu dusíkem, v dosahu mít hasící přístroj s platnou revizí. Ochranné zóny a odstupové vzdálenosti udává výrobce zařízení. DRAHÁ PORUCHA TEPELNÉHO ČERPADLA a návod jak jí předejít. Základní a zároveň nejdražší součástí tepelného čerpadla je kompresor. Jeho úkolem je stlačování a koloběh chladícího media. Nejčastěji jsou používány dva typy a to, Scroll a dvojité rotační. Životnost této komponenty se udává 15 – 20 let (při optimálním provozu). Tento časový úsek odpovídá provozu 100 – 120 tisíc Mth (20 – 40 tisíc startů). Pozn. S vývojem se budou tyto údaje asi navyšovat. Co nejvíce ovlivňuje životnost kompresoru: 1) návrh (dimenzace) výkonu tepelného čerpadla 2) pravidelná údržba 3) kvalitní chladivo 4) kvalitní regulace celého otopného systému 5) umístění venkovní jednotky Nejvíce lze ovlivnit životnost kompresoru návrhem dle bodu 1. Návrh výkonu tepelného čerpadla pro daný objekt a danou otopnou soustavu je zásadní a musí být přesný dle tepelné ztráty (TZ) objektu. S tím souvisí i výpočet TZ, který musí být také přesný, ne odhadovaný. V zásadě jde o dva chybné návrhy a to o předimenzování, nebo naopak poddimenzování výkonu. Obojí způsobí nevhodný provoz tepelného čerpadla s negativními vlivy na životnost kompresoru a tím i tepelného čerpadla. Předimenzování– negativní vlivy: 1) více startů (cyklování), zvýšený počet startů zkrátí životnost kompresoru 2) malé otáčky – nedostatečné mazání 3) může přetápět objekt 4) zvýšená spotřeba energie 5) vyšší investice Snížení startů může ovlivnit AKU nádrž. Poddimenzování– negativní vlivy: 1) mnoho hodin na vysoké otáčky, zkracuje životnost kompresoru 2) nižší COP 3) častý běh bivalence, zvýšení spotřeby elektřiny Teorie o správném návrhu (uvažuje se invertor) Obecně je prospěšné pro optimální provoz vždy delší doba běhu s minimem startů. (to lze částečně ovlivnit nastavením termostatu a ekvitermní regulací). Invertor reguluje výkon TČ (otáčky) kompresoru od 15 % - 100 %. Rozsah optimálních otáček kompresoru je však užší než oněch 15 – 100 %. Důvodem je, závislost COP na počtu (procentu) otáček kompresoru, který není lineární a s otáčkami se mění. Účelem je práce TČ s co největším COP což, bývá mezi 25 – 75 % otáček. Pod 25 % je COP nízké a klesá, nad 75 % rovněž klesá a při dlouhodobém běhu značí poddimenzování, zvyšuje hluk a opotřebení. Z pohledu potřeby vytápění se jedná o teploty s největší četností a to je od -7 do 12°C a proto sem směřovat optimální provoz. V současnosti se postupně začíná srovnávat cena elektřiny a plynu, a z toho vyplývají další možnosti vytápění. Jednou z možností jsou INFRAČERVENÉ PANELY, hodící se především do menších místností. Velmi účinné jsou panely NAMIWEL s technologií DALYN. TOPlist
